Einsatzleitwagen (ELW)

Die Bilder vergrößern sich beim anklicken!

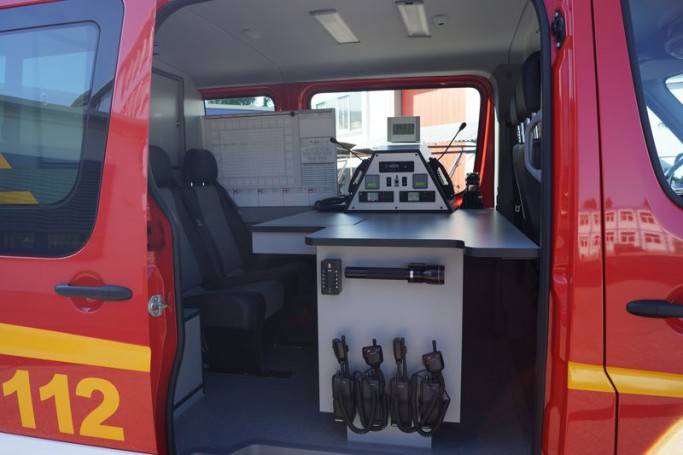

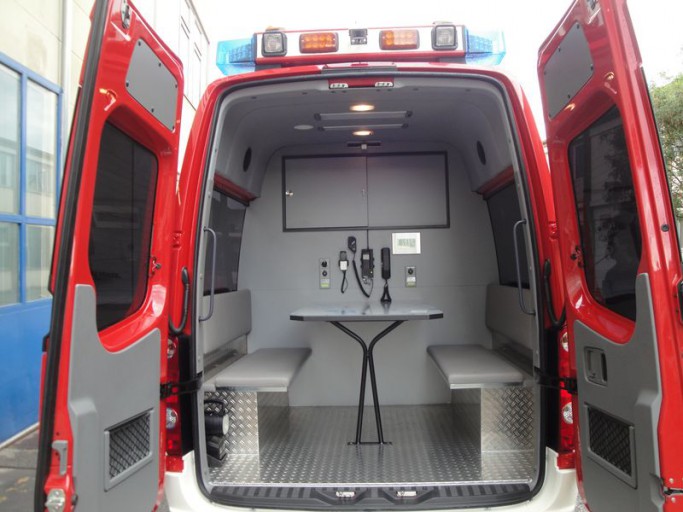

VW Crafter als Einatzleitwagen
Radstand: 3665mm; Motorleistung: 100 KW; Höhe: 2,52m ( Flachdach ); Höhe: 2,80m ( Hochdach ); Leergewicht: 2650 Kg; Sitze: 8; Tischbreite: 1,16m;

Einsatzleitwagen VW T5
Radstand: 3000mm
Motorleistung: 128KW
Höhe: 2,20m
Sitze: 5

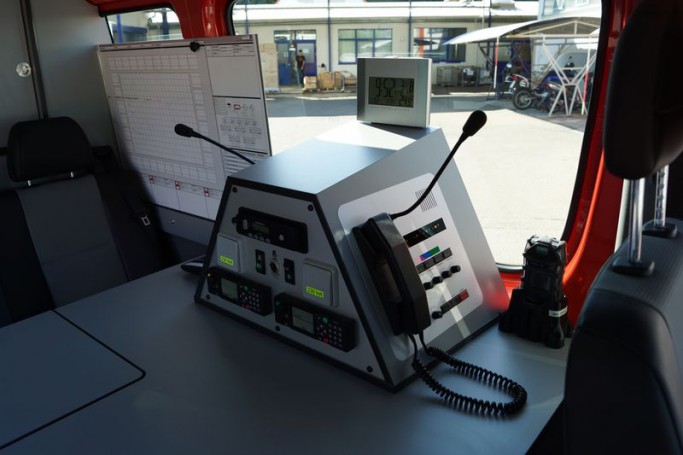

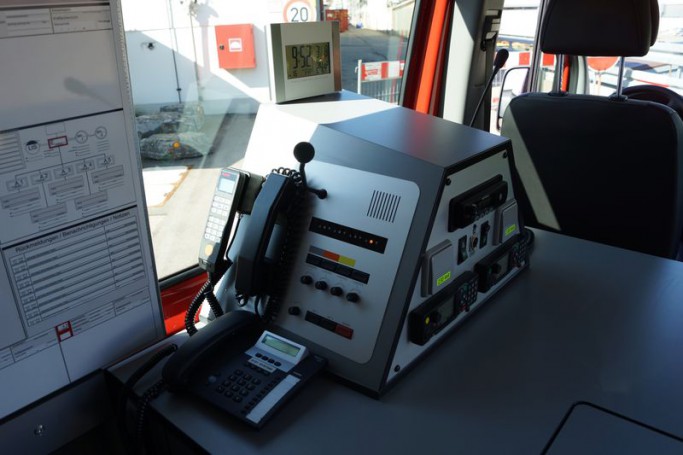

Tischkonsole Modell: München
durch die optimale Formgebung können Sie 1. die Handapparate bestens bedienen und 2. einsehen. 3er Vorteil ist der minimale Platzbedarf der Konsole.

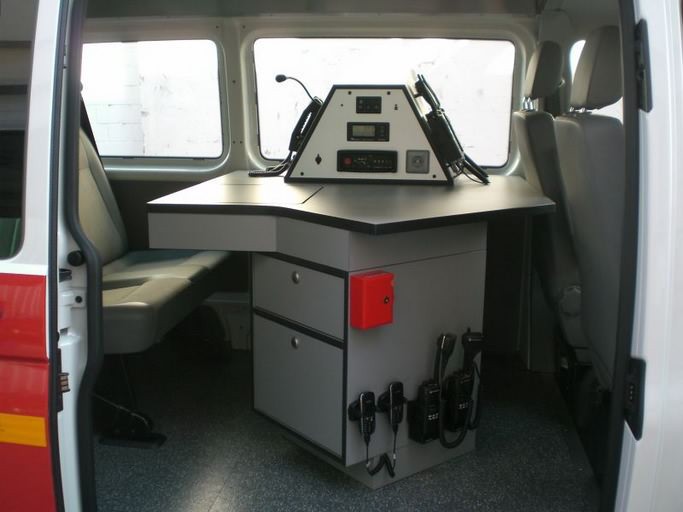

Tischkonsole
mit dem Commander BOS 2 können Sie auf alle 4 Funkkreise zugreifen. An den 4 LED Leuchten erkennen Sie für 5 sec auf welchem Kanal Sie gerufen werden.

Telefonanlage
mit 3 GSM Modulen können Sie gleichzeitig 2x telefonieren und ein Fax versenden/empfangen sowie mit der UMTS Karte zeitgleich in Internet surfen oder
e-mails versenden/empfangen. Über den Außenanschluß sind Sie mit dem DSL Modem und / oder analogen Spliter, ISDN Spliter, Netzwerk, NTBA verbunden.

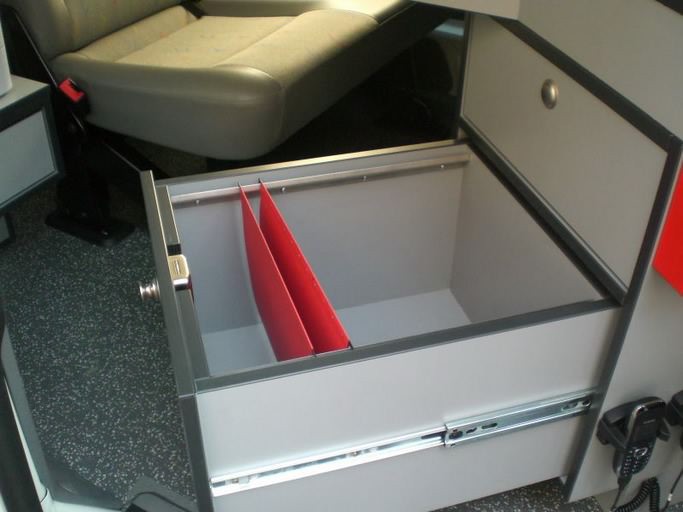

Schubladenfach
in jeder Größe erhältlich.

Einsatzleitwagen (ELW 1) nach Norm
max.3500Kg zulässigem Gesamtgewicht ( 2800Kg Leergewicht )
6 Meter Länge ( 5,90m )
3,1 Meter Höhe ( 2,90m )
mit Markise

ELW 1 nach Norm
max.3500Kg zulässigem Gesamtgewicht
6 Meter Länge ( 5,90m )
3,1 Meter Höhe ( 2,80m; mit Martinanlage 2,9m)
mit Markise

ELW 1 nach Norm mit Ausnahmegenehmigung 3880Kg
6 Meter Länge ( 5,90m )
3,1 Meter Höhe ( 2,80m; mit Martinanlage 2,9m)
mit Markise

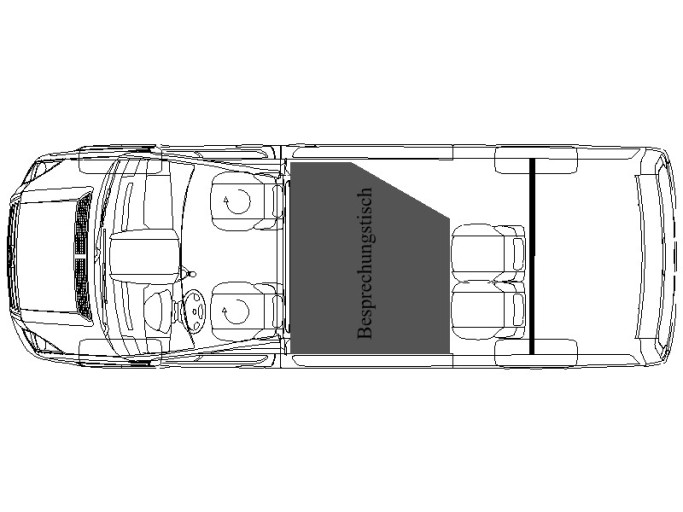

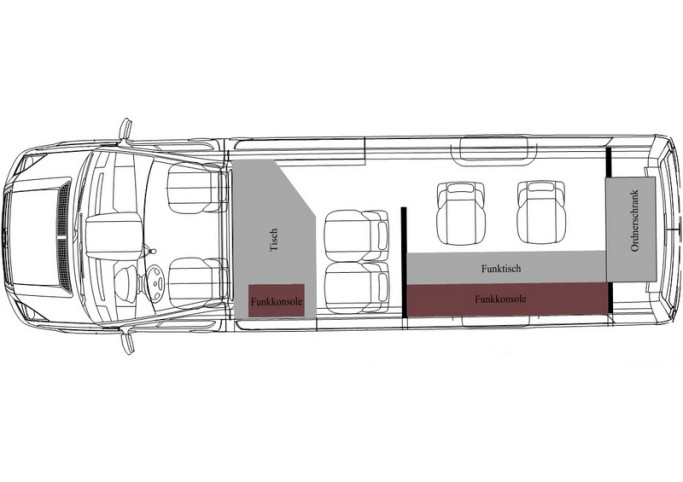

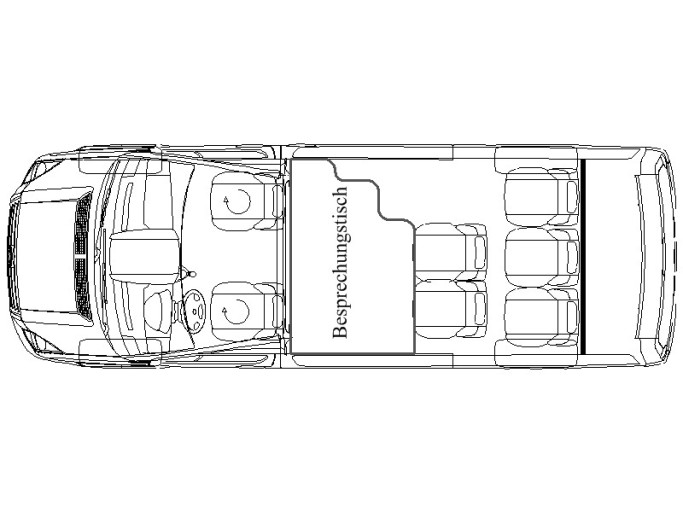

Ausbauvariante 1 mit 8 Sitzplätzen
Fahrer und Beifahrersitz fest; 3er Sitzbank gedreht 116cm breiter Tisch 3er Sitzbank.

Ausbauvariante 2 mit 4-5 Sitzplätzen
Fahrer und Beifahrersitz drehbar; 128cm breiter Tisch 2er oder 3er Sitzbank.

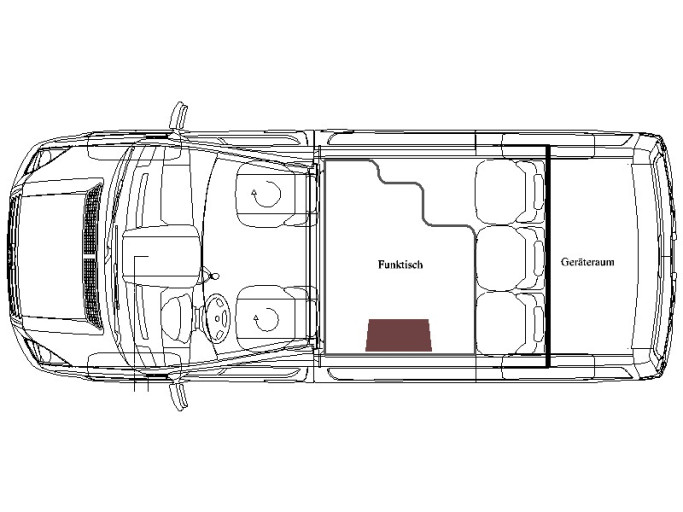

Ausbauvariante 3 mit 4 Sitzplätzen
Fahrer und Beifahrersitz drehbar; 128cm breiter Tisch 2 Einzelsitze drehbar; Funktisch.

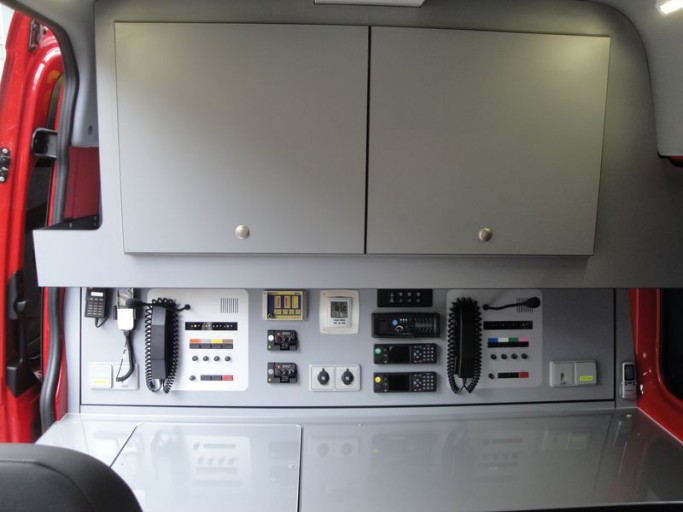

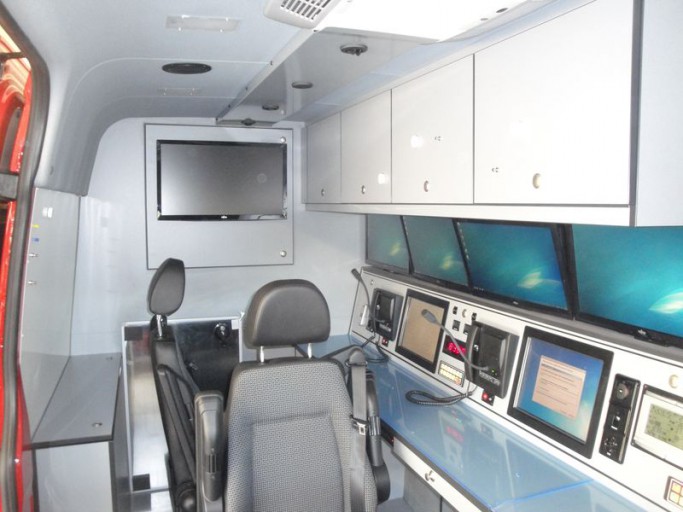

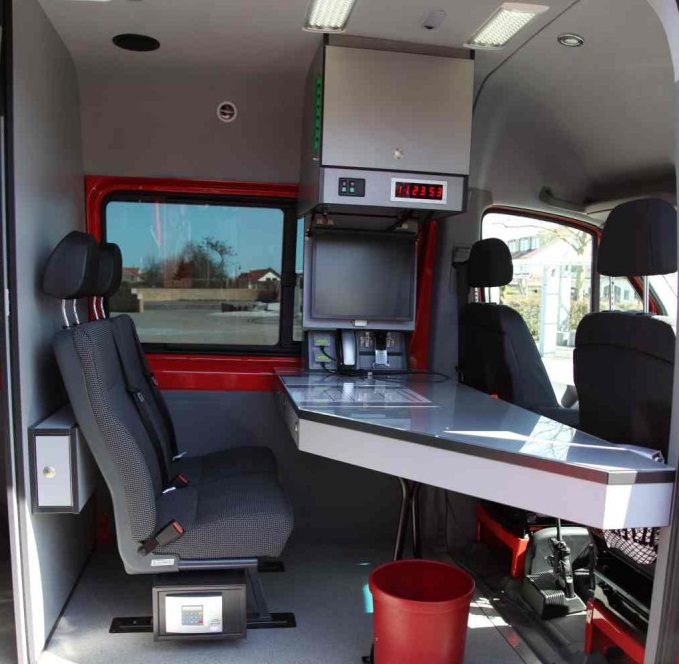

Hochdach mit Dachkonsole
mit eingebauten Funkgeräten.

Hochdach mit Dachkonsole
der Bildschirm ist mit der TV- Karte und diese mit der Wärmebildkamera verbunden.

Tischkonsole
mit Major BOS.

Tischkonsole
mit Major BOS & schwenkbarem Telefon.

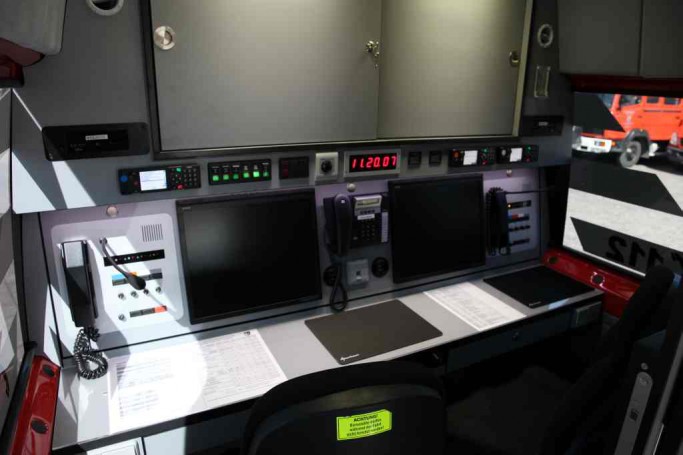

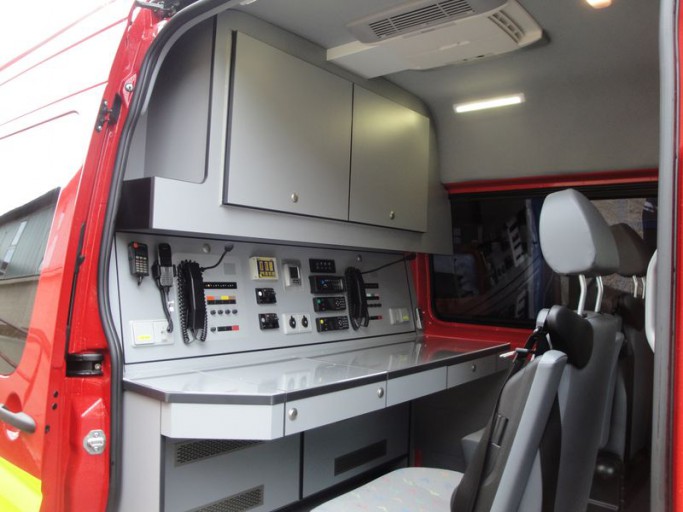

Funkkonsole
mit Major BOS & Telefon.

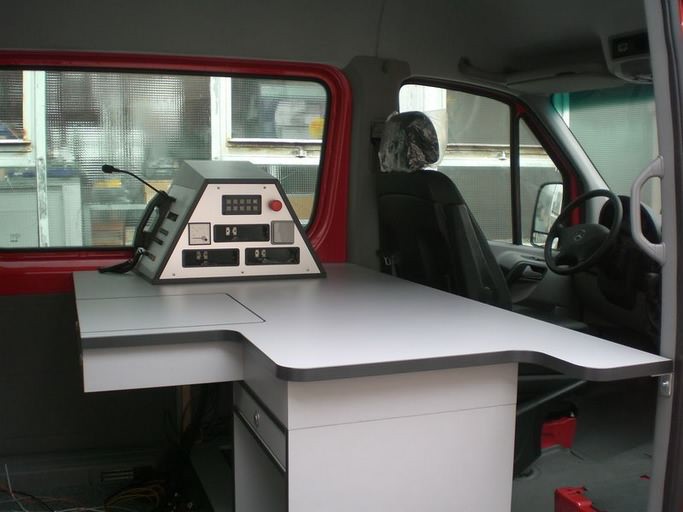

Tischkonsole & Tisch

Tischkonsole & Tisch
mit einer Halterung für ein Whiteboard

PVC Boden
ein hochwertiger Norament Fußboden mit einer Rutschfestigkeit 9.

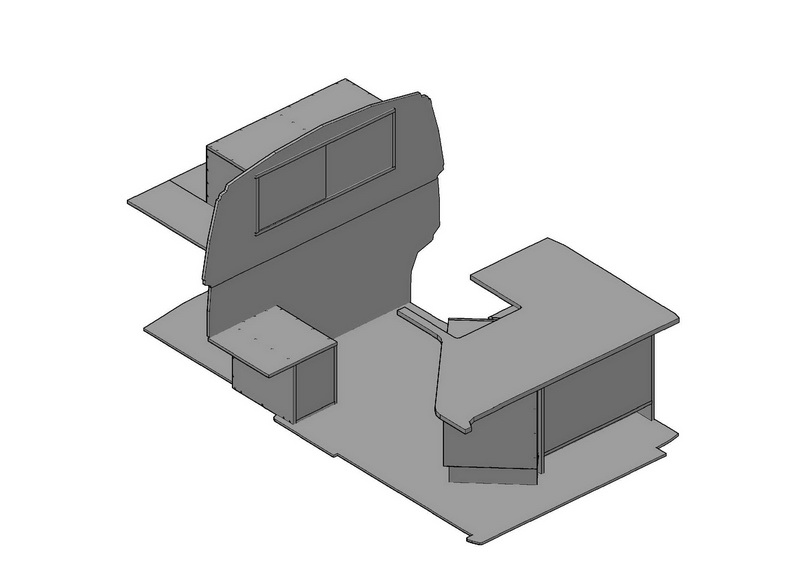

Innenausbau

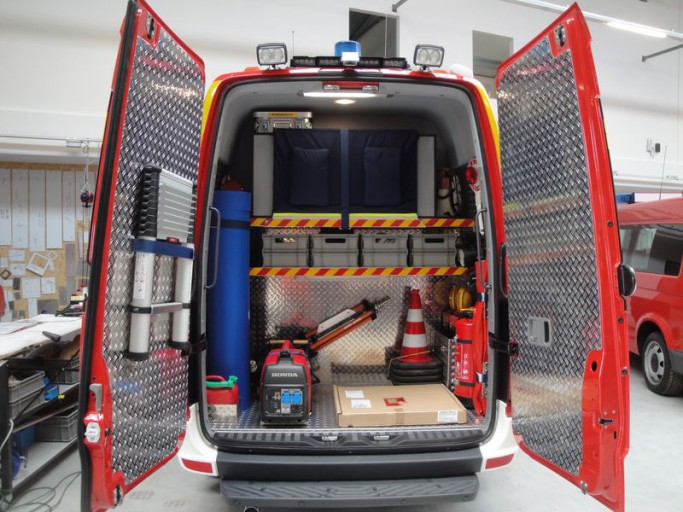

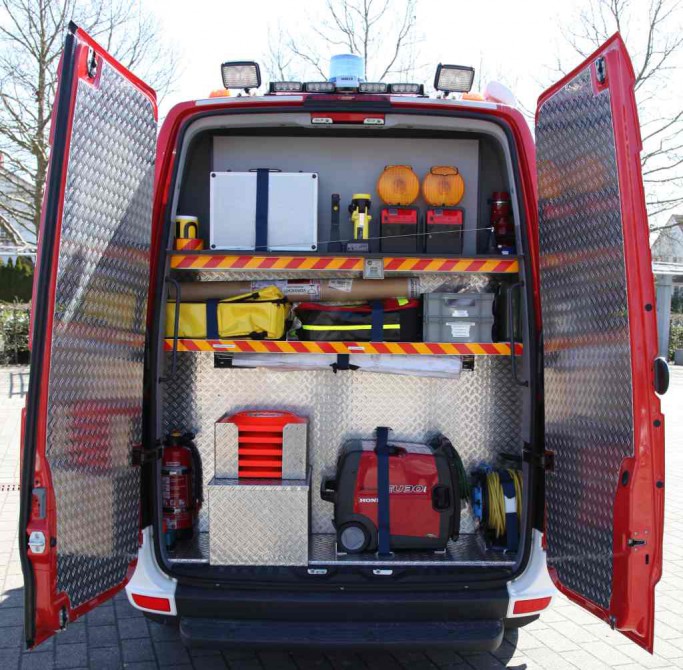

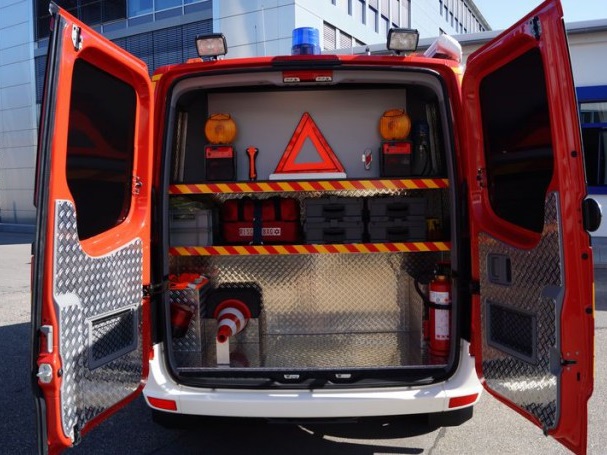

die Hecktüren verkleiden wir mit Alu- Riffelblech, magnetischem Nirosta oder pulverbeschichtetem Blech und dienen so als Pinwand.
Die lasergeschnittenen Verkleidungen spiegeln unseren Qualitätsstandart wieder.

Mittelkonsole lang
1. Fach für Funkgerät oder Stifte, das bedeutet minimaler Platzbedarf ( 7cm ) für das Funkgerät
2. Ordnerfach, auch mit verschließbarem Deckel erhältlich.
3. und noch für vieles mehr.

BOS Freisprecheinrichtung
Fußtaster für die Freisprecheinrichtung bei Automatikfahrzeugen.

Ablagerohre
für Lagepläne.

Mercedes Benz
ELW- Messwagen mit Tagesleuchtfarbe 3024 / 3026.

Schwerlastauszug
lässt sich mittels einem stabilen Griff herausziehen und auf Wunsch stufenlos arretieren .

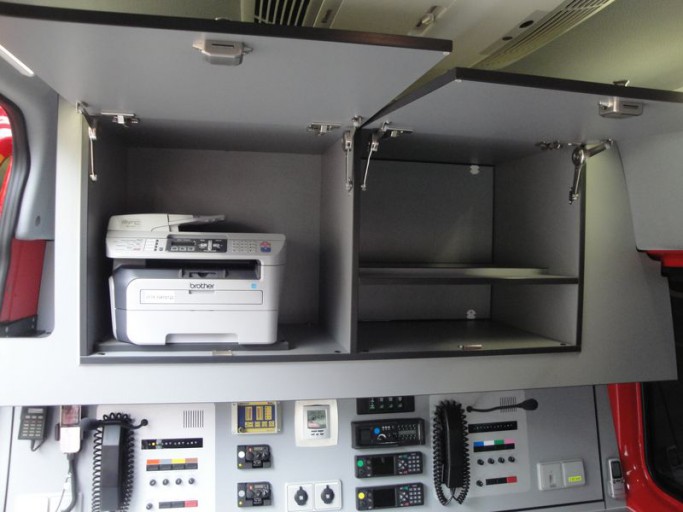

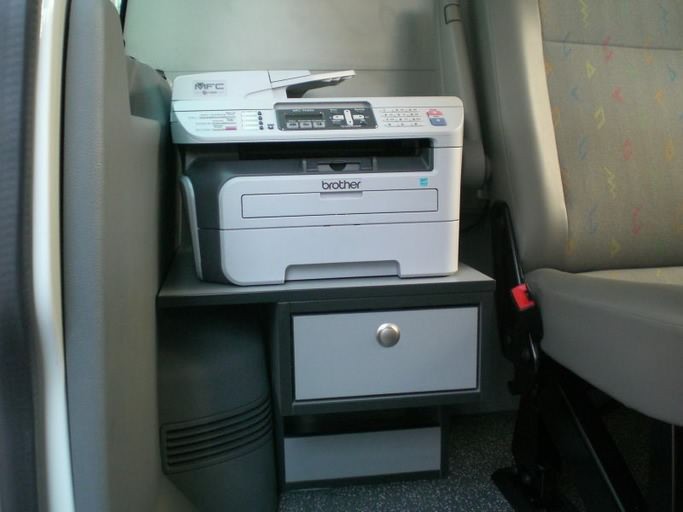

Faxgerät- Drucker und Scannerkombigerät
optional neben der 2er Sitzbank oder im Schubladenschrank erhältlich.

Faxgerät- Drucker und Scannerkombigerät
im Schubladenschrank.

LapTopfach

Trennwand
aus Pappelholz, mit magnetischer Beschichtung, diese wurde auf der CNC-Fräsmaschine gefertigt.

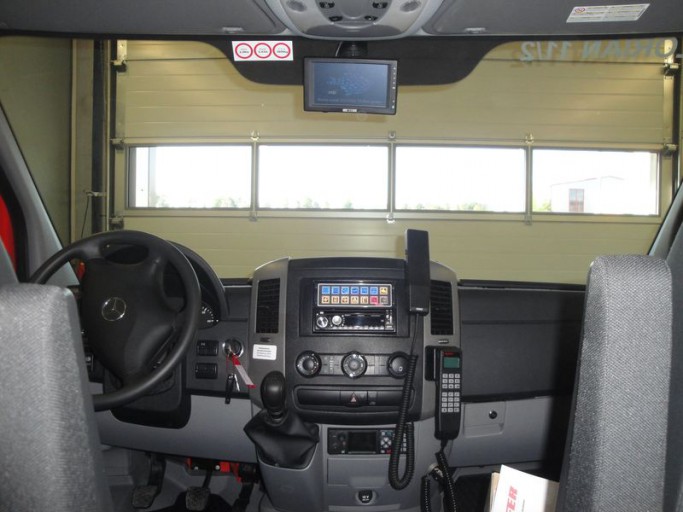

Armaturenbrettaufbaukonsole
dient zur Aufnahme von dem Bedienteil der Signalanlage und der 4 Zusatzschalter für den Funk, der roten Rundumkennleuchte und für die Umfeldbeleuchtung hinten und rechts. Darauf befindet sich das Navigationsgerät Tom Tom. Im unteren Doppeldinschacht befindet sich das Radio mit intrigiertem Bildschirm für die Rückfahrkamera. Links befinden sich die Kontrolllampen für die 230Volt Einspeisung, Markise, Antennenmast und Einspeisung der Wetterstation, Mastantenne und Telefonanlage.

Kundenfahrzeug aus der Rheinland Pfalz

Tischkonsole
dient als Halter für das Whiteboard, beinhaltet seitlich 2 Steckdosen mit Kontrolllampen und vorne eine USB- Steckdose sowie einen Antennenanschluss für die UMTS- Karte.

Technikraum

Funktisch
am Fahrzeugheck mit einer Ordnerschrankblende aus magnetischem Pappelholz, die als Pinwand dient.

Schubladenfach
dient als Schreibunterlage.

Ausfahrbares Dach
dient als Sonnen und Regenschutz .

VW Crafter
wir bauen, nicht nur die besten und schönsten Feuerwehr- und Rettungsfahrzeuge, sondern bieten zudem das beste Preis- Leistungsverhältnis an!

Dachklimaanlage & Innenleuchten mit 720 Lux

Fahrzeug im Einsatz
So wichtig wie die Kommunikation der Rettungskräfte untereinander ist, so wichtig ist der Aus- und Umbau von den Fahrzeugen, um den Anforderung von einem modernen ELW gerecht zu werden.

Fahrzeug im Einsatz

Tisch mit LapTopfach

Schrank mit Fax- Drucker- Kombigerät

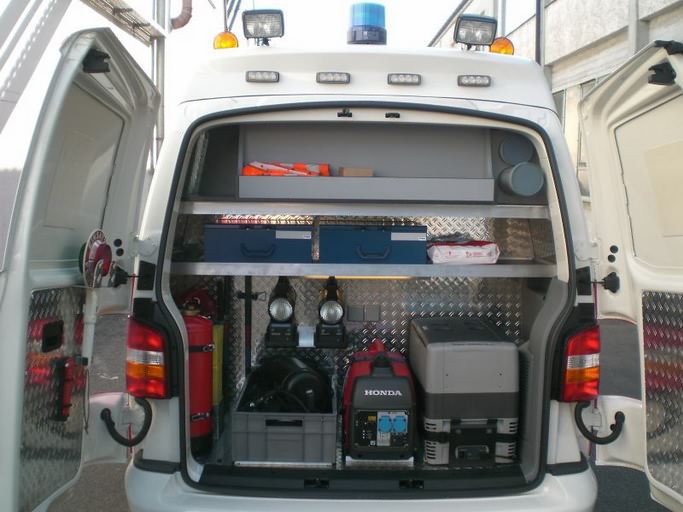

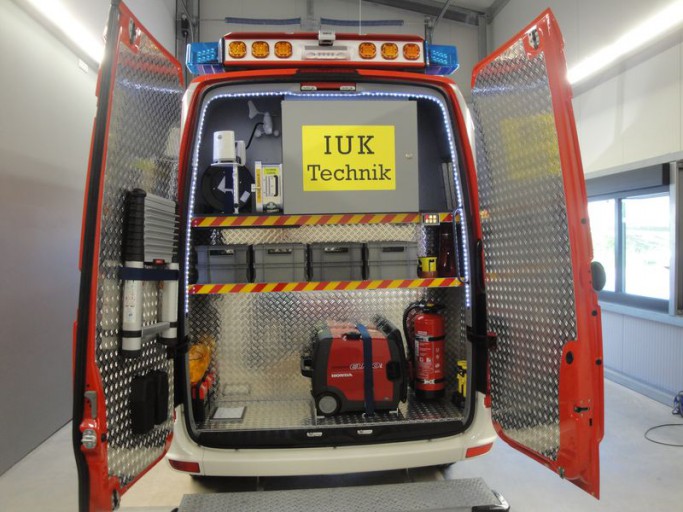

Geräteraum

ELW Lahnau

Auspuffrohr
Durch die Abgasrohrverlängerung können Sie Ihre Absauganlage aufstecken.

Technikraum
befindet sich zwischen dem Fahrersitz und der gedrehten Sitzbank.

Einsatzleitwagen VW T5 der FF Erbach
Radstand: 3400mm
Motorleistung: 96KW
Höhe: 2,42m
Sitze: 4

Erbach
VW T5 Mittelhochdach.

Erbach
VW T5.

Erbach
VW T5 .

Langenselbold
VW T5 .

Großenlüder

Stockach

Stockach
Majorblende aus einem Teil

Stockach

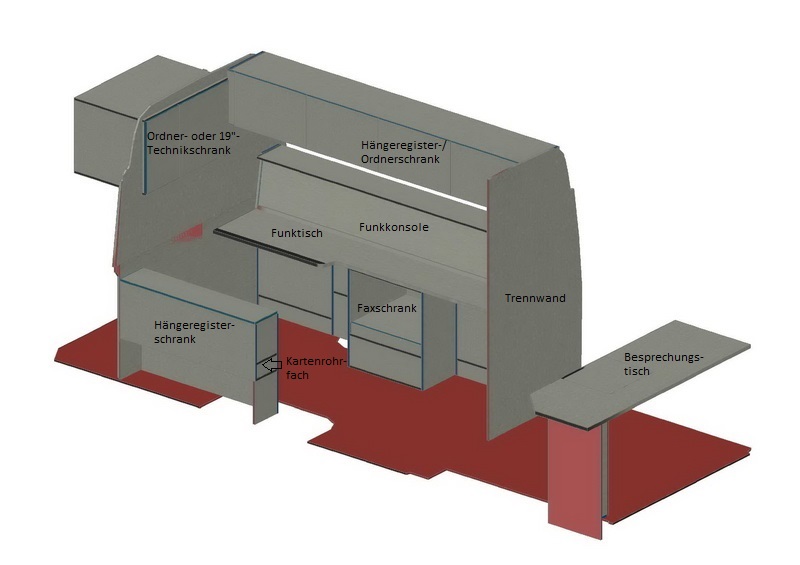

Besprechungsraum: Tisch mit Laptopfach & Schublade, Hängeregisterschrank, Ordnerschrank, mobile Telefone & 2m Funklautsprecher

Stockach
Funktisch

Stockach
Die Leiter zum aufstecken der Wetterstation & roten Kennleuchte

Stockach

Stockach
Besprechungsraum mit magnetischer Trennwand

Stockach
Standheizung

Stockach
Alle Teile wurden lasergeschnitten und pulverbeschichtet

Stockach
Heckansicht

Stuttgart
mittels Luftfederung auf 3500Kg aufgelastet.

Stuttgart
alle Dachdurchbohrungen für die Antennen und Blaulichter werden mit einem zusätzlichen Dichtmittel abgedichtet und mit Wachs versiegelt.

Stuttgart
die Innenleuchten (720Lux) lassen sich mit einem 3-Stufenschalter ein, aus oder über den Türkontakt schalten.

Stuttgart
mit rückwärtigen blauen LED Blitzleuchten.

Stuttgart

Stuttgart
Blaulichtbedienteil mit Funkhauptschalter.

Stuttgart
Qualität, konstruktive Ideen und die Zusammenarbeit mit unseren Kunden, zeichnen uns aus.

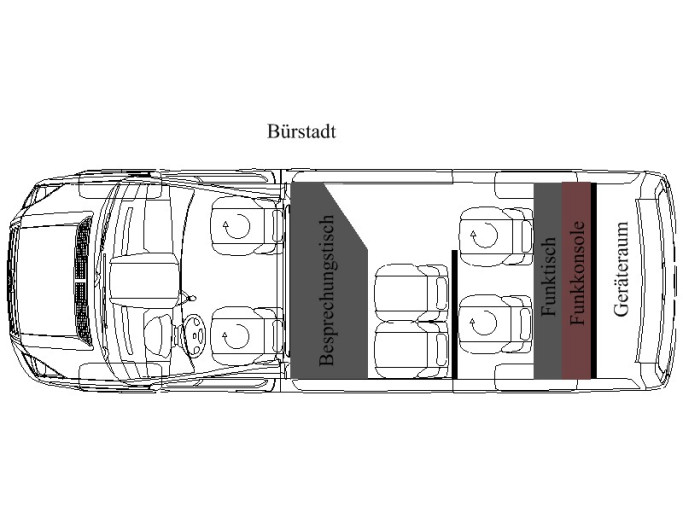

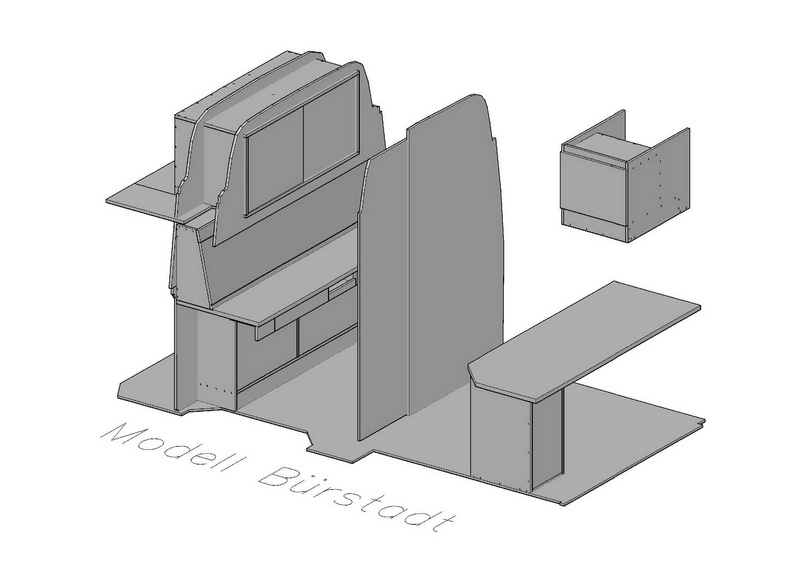

Bürstadt
???.

Bürstadt

Bürstadt
Innenbeleuchtung mit weißen LEDs

Bürstadt
und blauen LEDs

Bürstadt
LED Innenbeleuchtung

Bürstadt
Schublade & Laptopfach

Bürstadt
Antennenbahnhof

Bürstadt

Bürstadt
Endabnahme und wie ist der ELW geworden????

Tengen
Funkkonsole Modell: Tengen

Tengen
Whiteboard & Flipcharthalterung.

Stuttgart

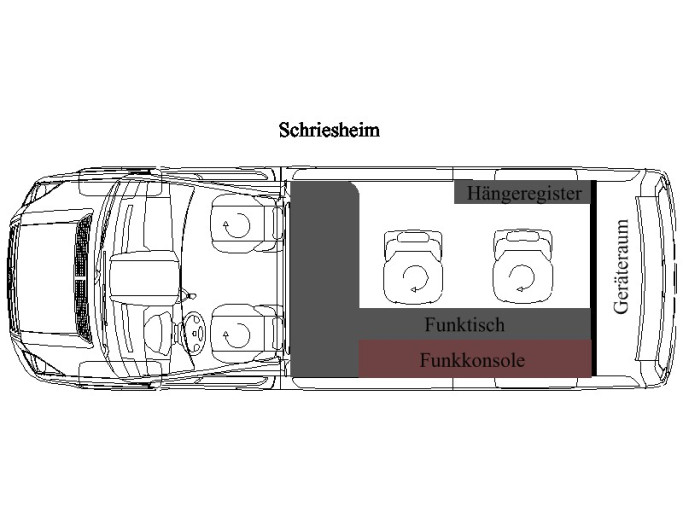

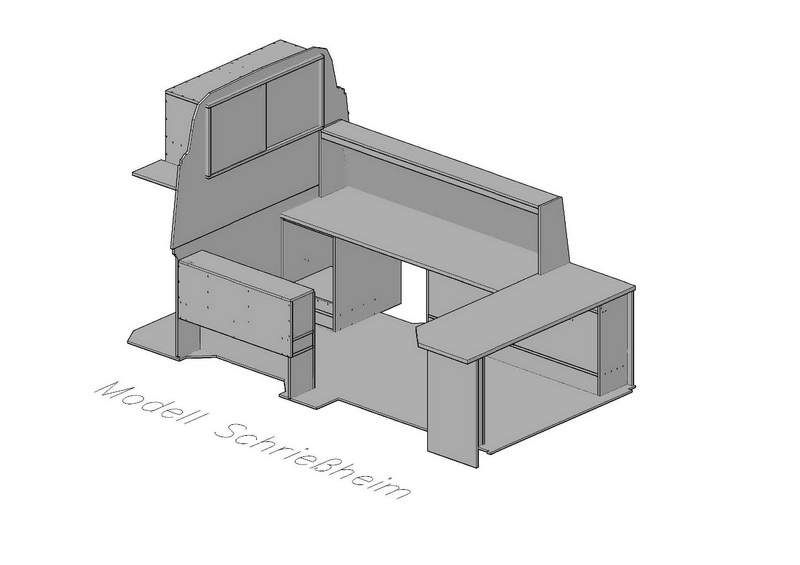

Schriesheim
im Ausbau

Zirndorf
VW T5 .

Edingen- Neckarhausen

Schriesheim
Wir testen den ELW1 bei einer Übung mit der Feuerwehr Zaisenhausen und Sulzfeld. Vier Verbesserungsforschläge der FF und BF werden vor der Auslieferung noch umgesetzt.

Schriesheim
im Test

Schriesheim

Schriesheim
im Test

Schriesheim

Niefern- Öschelbronn

Niefern- Öschelbronn
Bildschimhalter mit Arretierung

Niefern- Öschelbronn

Niefern- Öschelbronn
Ordnerschrank mit Durchreiche

Niefern- Öschelbronn

Niefern- Öschelbronn
Halterung für die Tastatur

Niefern- Öschelbronn

Kernen

Kernen
Besprechungstisch mit Laptopfach

Kernen

Borken

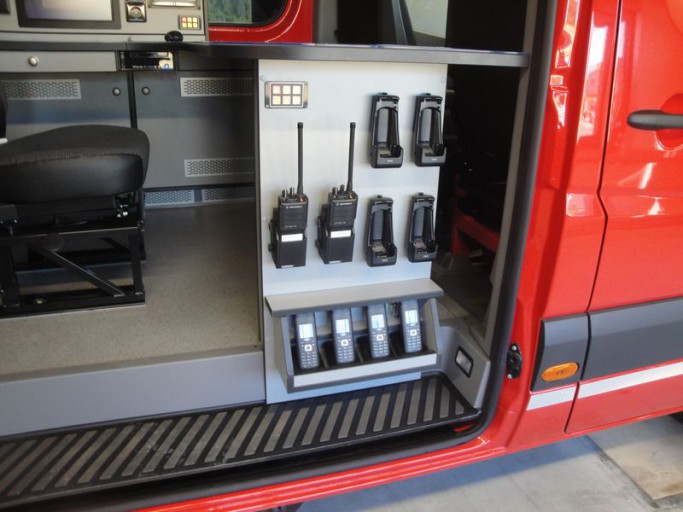

ausgestattet mit zwei digitalen Handfunkgeräten und einem fest eingebautenTetra Digitalfunkgerät. Dieses wird vorne vom Beifahrerplatz aus über den Bedienhandapparat bedient.
